轎廂意外移動保護(UCMP)裝置作為電梯安全保護措施的重要組成部分，能夠在電梯運行過程中實時檢測轎廂的狀態，當轎廂發生意外移動時，能夠及時發出警報並采取相應措施，以保障乘客的安全。以下筆者對一則電梯UCMP裝置失效檢驗案例進行分析，找到UCMP裝置失效的原因並提出相應的解決方案。
1 電梯UCMP裝置失效案例簡介筆者所在研究院的檢驗人員在對寧波市某住宅小區新裝電梯實施監督檢驗時，按TSG T7001—2009《電梯監督檢驗和定期檢驗規則—曳引與強製驅動電梯》(含第1、2、3號修改單，下同)的要求由施工單位進行電梯UCMP裝置試驗，檢驗人員現場觀察、確認，發現電梯UCMP裝置失效。1.1 電梯基本情況該電梯為曳引驅動載貨電梯，額定速度為0.50m/s，層/站/門數為4/4/4，額定載重量為5000kg，控製方式為集選，該電梯UCMP裝置為夾繩器。1.2 檢驗依據TSG T7001—2009附件A第8.3項“轎廂意外移動保護裝置試驗”的檢驗方法為：由施工或者維護保養單位進行試驗，檢驗人員現場觀察、確認。該項的檢驗內容與要求為：轎廂在井道上部空載，以型式試驗證書所給出的試驗速度上行並觸發製停部件，僅使用製停部件能夠使電梯停止，轎廂的移動距離在型式試驗證書給出的範圍內。1.3 UCMP裝置失效情況描述檢驗人員在查詢型式試驗證書並按照型式試驗證書規定的方法進行UCMP裝置試驗時，現場檢驗人員聽到UCMP裝置內部發出撞擊聲，但經實際目測觀察，裝置並未動作(夾繩器未夾緊鋼絲繩)。進一步檢查後發現，該裝置的電磁鐵後部有一插銷未拔出(見圖1)，而根據該裝置的使用說明書，正常狀態下插銷應為拔出狀態。於是施工單位將插銷拔出後，重新試驗，該裝置仍然隻有“砰砰”的響聲而無法正常動作。

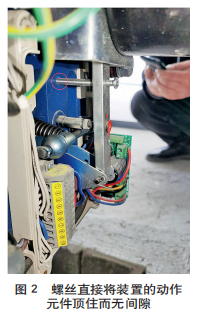

2 UCMP裝置失效原因分析為了進一步了解問題原因，檢驗人員要求施工單位拆開UCMP裝置的電氣盒蓋，進行了詳細的試驗觀察。發現夾繩器拉杆最上部有一個螺絲，直接將裝置的動作元件頂住，限製了夾繩器的動作行程，導致UCMP裝置無法可靠動作(見圖2)。
隨後，檢驗人員仔細查閱了UCMP裝置的安裝使用維護說明書。按照說明書的要求，該裝置電氣盒內拉杆最上部螺絲應旋高至少12mm，並且將後部插銷拔出，才可正常工作。

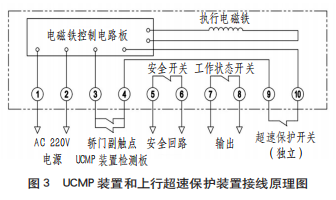

3 UCMP裝置失效處理辦法施工單位根據安裝使用維護說明書的要求進行了調整，把拉杆最上部螺絲與動作元件的間隙調整至12mm以上，再按照型式試驗證書提供的UCMP裝置試驗方法進行試驗，該裝置終於可以正常動作了。經過複位和試驗確認後，檢驗人員又進行了上行超速保護裝置試驗(由於上行超速保護試驗在TSG T7001—2009中屬於可進行資料確認項目，故一開始未測)。施工單位根據製造單位規定的試驗方法，人為操作限速器上行電氣開關，發現該裝置未動作，且裝置內部無任何聲響。於是檢驗人員查閱製造單位提供的UCMP裝置和上行超速保護裝置接線原理圖(見圖3)，並與現場實物進行比對。
圖3中，端子①～⑩接線情況如下。(1)端子①、②：接交流電源AC 220V,需接電梯使用的電源。(2)端子③、④：接轎門副觸點(舊梯在轎門門機上需加裝該觸點)，轎門副觸點是獨立的，並與UCMP裝置檢測板並聯。(3)端子⑤、⑥：UCMP裝置內部的無源輸出開關，一旦UCMP裝置觸發，該開關會斷開。端子⑤、⑥接電梯的安全回路。(4)端子⑦、⑧：工作狀態開關，輸出的是開關信號，此端子可根據用戶需要使用。(5)端子⑨、⑩：如果UCMP裝置用於超速保護，超速保護信號開關應是無源獨立的；如不需要超速保護功能，將端子⑨、⑩短接(出廠時默認短接)。接線端子⑨、⑩是上行超速保護開關端子，但是現場發現卻是短接狀態(出廠時默認短接)，並且上行超速保護裝置上並無線路連接限速器。於是施工單位按照電氣原理圖將接線端子⑨、⑩正確接至限速器，重新進行試驗，檢驗人員觀察到上行超速保護裝置可靠動作。
4 啟示和建議電梯UCMP裝置一旦失效，會給電梯安全帶來潛在風險，因此，必須對UCMP裝置進行認真檢驗。首先，要檢查UCMP裝置的安裝是否正確，是否符合相關標準的規定。其次，要檢查UCMP裝置本身的工作性能，確保其在正常使用條件下能夠穩定、可靠地工作。此外，還需要關注電梯的使用環境，例如溫度、濕度等因素，這些可能影響UCMP裝置的正常工作。分析出UCMP裝置的失效原因後，可以采取一些合理的解決方案。例如，對於安裝不當的問題，可以通過重新安裝或調整裝置的位置來解決；對於工作性能問題，可以更換高質量的UCMP裝置；對於環境因素的影響，可以通過加強維護和保養來提高裝置的耐用性。
